19. « Brise-Blues » la mythique Blues Breaker de Marshall. Une grande pédale au format mini !
Parmi les classiques à cloner, celle-ci était incontournable. j’ai donc repris le schéma de la fameuse pédale de Marshall et je l’ai adapté pour tenir dans un format plus discret. Le schéma d’origine Du classique. Le circuit actif employé est le TL072, double J-FET qui présente de bonnes performances audio. L’un des 2 amplificateurs opératiionnels […]
20. « ExOrOctave » Un doubleur de fréquence à base de circuit logique EXOR
Fuzz extrême, avec un dosage possible de l’effet octaveur De la fuzz pure et dure plus ou moins mélangée au signal de fréquence double (octave), un filtre pour étouffer les aigus ou les amplifier, et la possibilité d’ajouter un écrêtage si ça ne suffit pas ! Le schéma d’origine Le principe d’un « octaver » est de […]
18. « Overdriver David G ». Pour sonner comme un certain David Gilmour !
À l’origine était la « ColorSound PowerBoost » Elle a vite été remplacée (en 1970) par la « Overdriver » et David Gilmour s’en est fait une véritable amie ! Mais je l’ai encore améliorée ! voici comment. Le schéma d’origine ce schéma est construit autour de 3 transistors BC109 à gain plutôt élevé (hfe aux alentours de 300). […]
17. Rat++ : la célèbre ProCo Rat augmentée !
la Rat en mode multi-clip ! j’ai ajouté une pré-accentuation qui agit sur le filtre de fréquences (RAT+), et une commutation des diodes de clipping : Silicium comme l’originale, germanium, Led ou asymétrique (RAT++) ! Le schéma d’origine ce schéma utilise le LM308 en son cœur, comme dans les premières versions de la ProCo Rat. […]
16. Multi-Fuzz II : la Multi-Fuzz améliorée.
Une fuzz à plusieurs modes d’écrêtage à partir d’un schéma encore plus simple que la Fuzz Face (oui, ça existe !), avec possibilité de choisir le type d’écrêtage. Le schéma d’origine Il s’agit d’un schéma très classique utilisé dans la « Mythos Golden Fleece », la Toison d’Or de chez Mythos. Il a l’avantage de n’utiliser qu’un […]

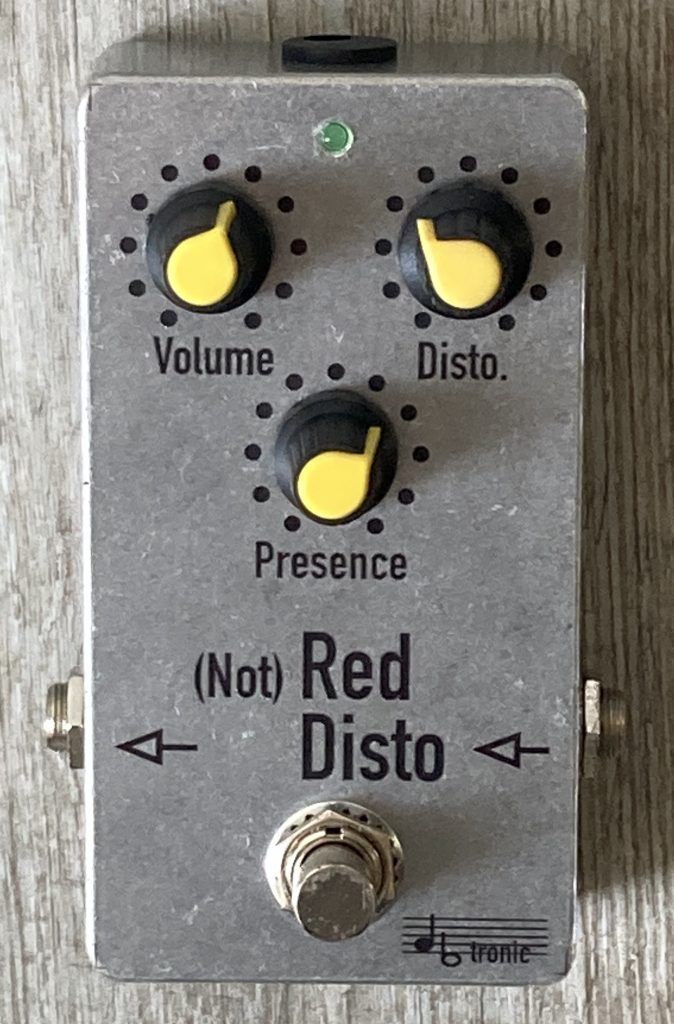

15. (Not) Red Disto : un clone de la Mighty Red Distorsion, de Mad Professor
Une nouvelle pédale de distorsion le circuit est bâti autour du schéma d’origine, adapté dans un boîtier standard. Comme la mienne n’est pas rouge, je l’ai appelée « (Not) Red Disto » mais c’est bien la même que l’originale ! Le schéma exact ! Brève analyse du schéma [à venir] Modifications Pratiquement pas de modifications, j’ai […]

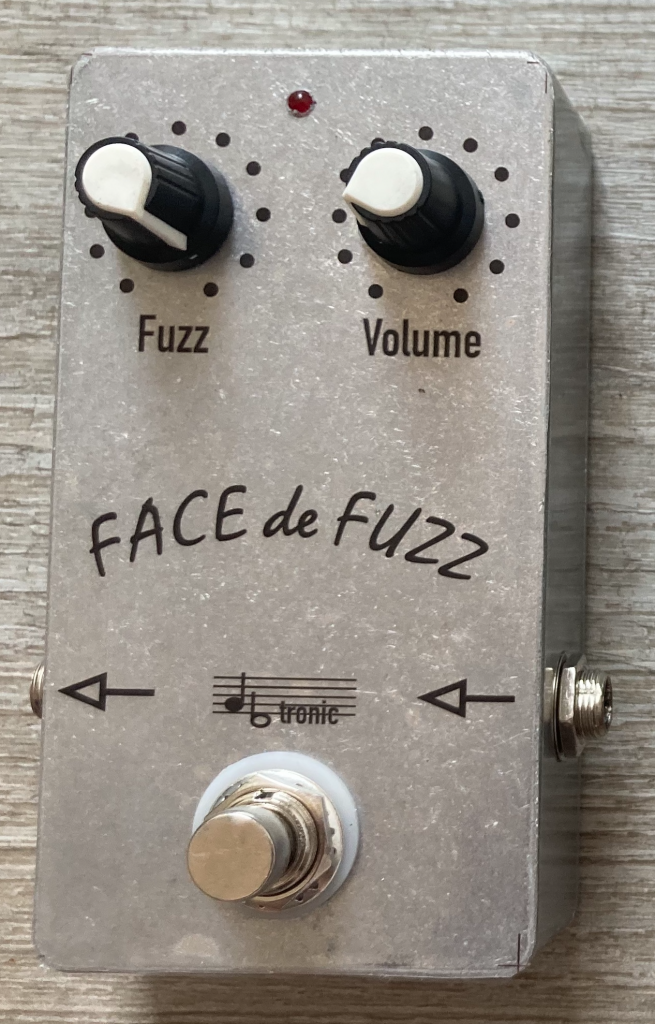

14. Fuzz Face: un clone de la mythique pédale de Jimmy Hendrix !
Une des pédales mythiques les plus simples et les plus efficaces ! le circuit est bâti autour du schéma d’origine, adapté dans un boîtier standard. Si le prix de revient a considérablement fondu, le son, lui, est bien au rendez-vous ! Le schéma exact , version silicium. L’originale utilisait 2 transistors au germanium, avec tous […]
13. Gouv’neur : un clone de la mythique « amp in a box » de Marshall
Un clone exact de la mythique pédale « The Guv’nor » de Marshall le schéma est celui d’origine, adapté dans un boîtier standard. Si le prix de revient a considérablement fondu, le son, lui, est bien au rendez-vous ! Le schéma exact de la très célèbre « The Guv »nor ». On peut le trouver, par exemple, sur le site […]
12. Sat+ : Pédale de saturation multi-réglable
Un schéma inédit pour cette saturation (très !) ajustable. Cette pédale permet un écrêtage gradué à 4 niveaux et un réglage de tonalité significatif. le gain est réglable dans de grandes proportions. le tout offre une assez vaste plage d’utilisation, selon le style et le jeu de chacun. J’ai conçu ce schéma en adaptant diverses […]
11. Saturation asymétrique réglable
Une grande variété de sons Module de saturation très versatile, grâce à ses nombreux réglages : outre le gain global, les autres réglages se font de manière asymétrique, indépendamment sur chaque alternance du signal : taux de saturation et seuils d’écrêtage. J’ai retrouvé un vieux schéma publié dans la revue ELEKTOR en 1979. L’alimentation proposée […]
