Une des pédales mythiques les plus simples et les plus efficaces !
le circuit est bâti autour du schéma d’origine, adapté dans un boîtier standard. Si le prix de revient a considérablement fondu, le son, lui, est bien au rendez-vous !

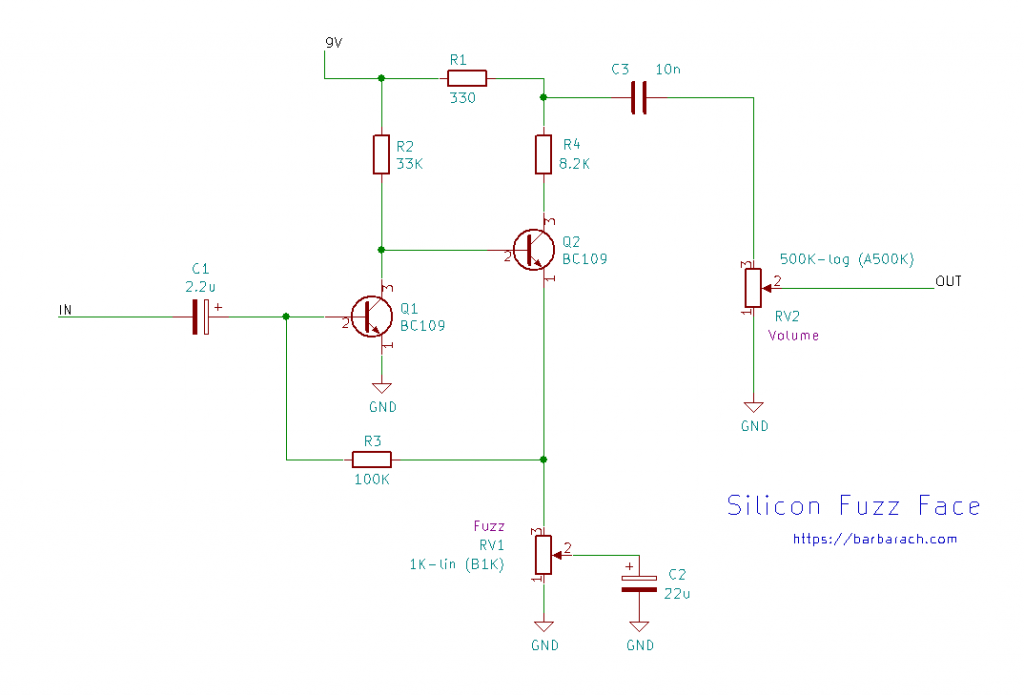

Le schéma exact , version silicium. L’originale utilisait 2 transistors au germanium, avec tous ses inconvénients. Jimmy Hendrix lui-même a contribué à sa modification en silicium ! Voici ce que ça donnait à la toute fin des années ’60. A noter : la résistance R4 de 8,2 kΩ a été remplacée très tôt dans les versions suivantes par une ajustable de 5 kΩ en série avec une résistance talon de 1k, ce qui permet d’ajuster finement le son optimal pour l’utilisateur. Certains ont même permis ce réglage par un potentiomètre supplémentaire en façade.
Brève analyse du schéma
[à venir]
Modifications
Ma version est celle de 1970, avec les transistors silicium plus stables et le filtrage d’entrée qui évite de capter la radio (ce qui gênait beaucoup Jimmy Hendrix lors de ces concerts !)
Première étape :
Dessiner le plan du circuit imprimé
[…]

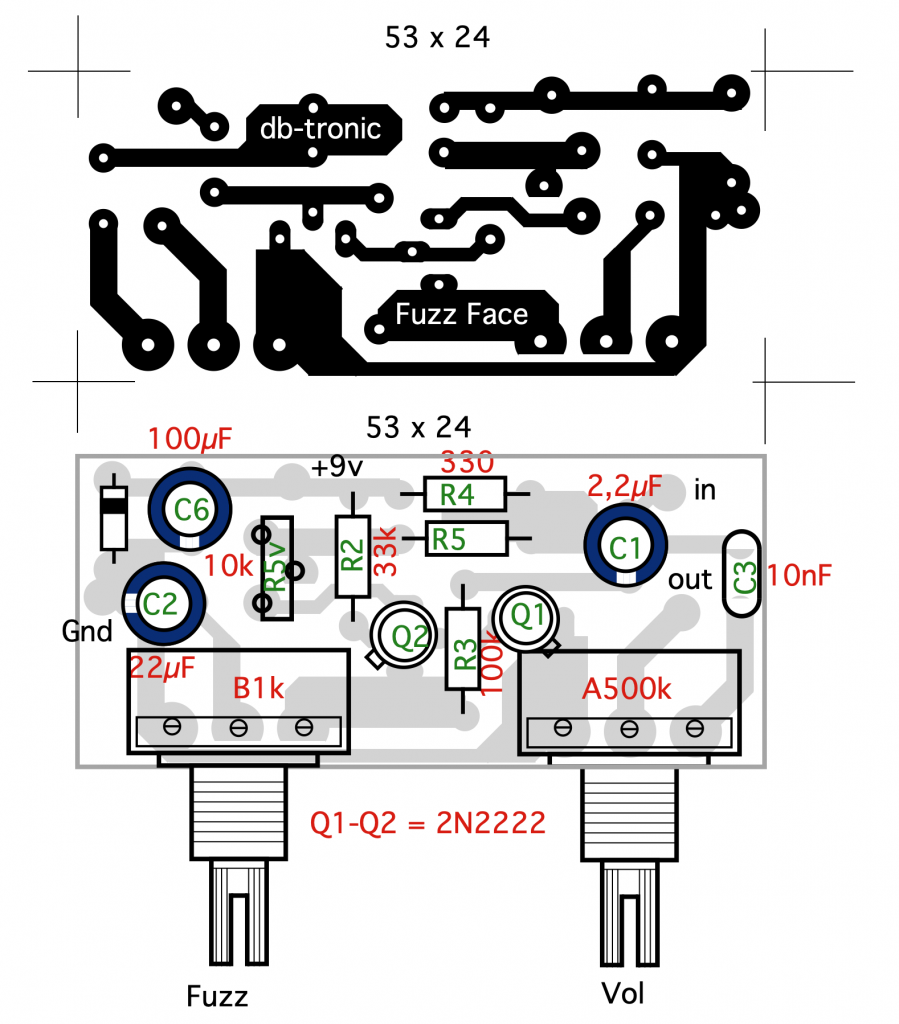

Voici les plans d’implantation des composants et le typon du circuit, côté cuivre.
Mon choix de placer les 2 potentiomètres sur le circuit imprimé permet un câblage réduit, plus propre en limitant les risques de panne.
Deuxième étape :
Fabriquer le circuit imprimé
(voir mon article sur le processus de fabrication de mes circuits imprimés de manière très artisanale, à faible coût mais très efficace !)
Imprimer le typon sur un transparent, insoler, révéler, graver, percer.
Troisième étape :
Souder les composants, les câbles ; mettre en boîtier
consulter cette page pour voir comment câbler cette pédale en « True By-Pass ».

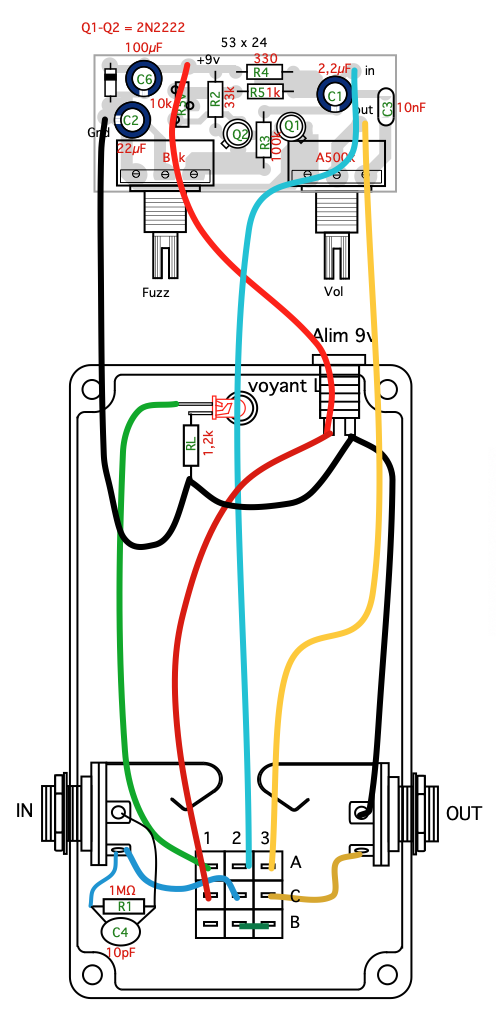

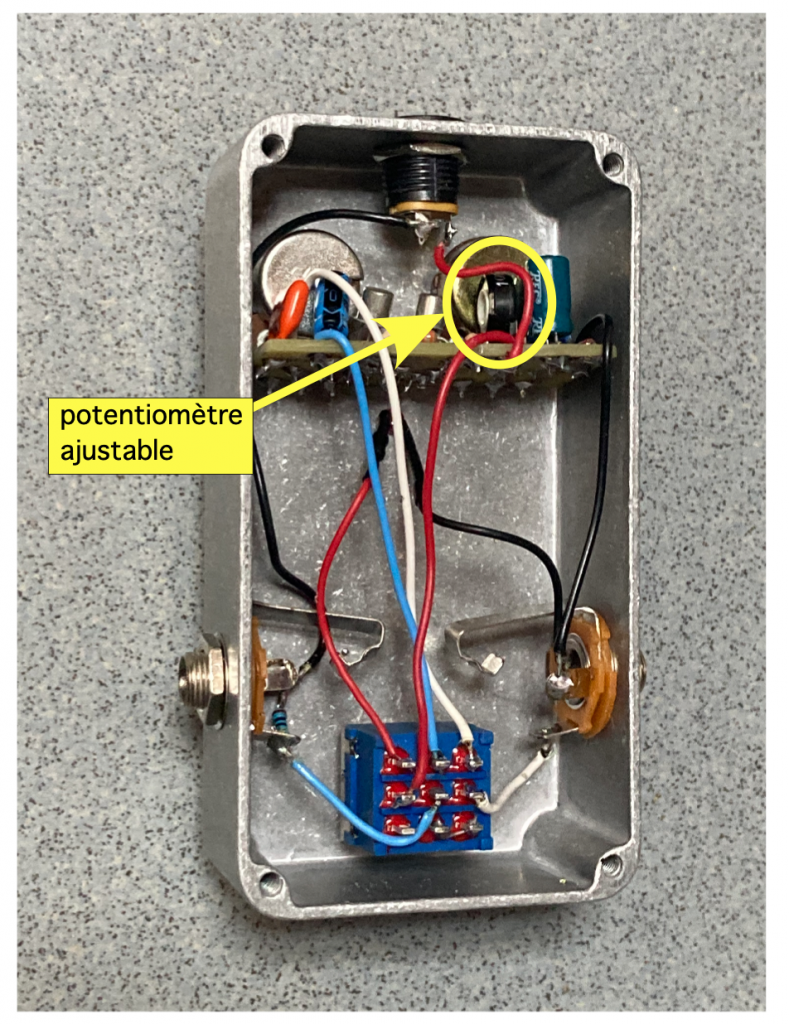

Le câblage est réduit au minimum, limité à celui de l’alimentation et celui de la commutation. Voir ces câblage dans mon article dédié aux pédales d’effets.

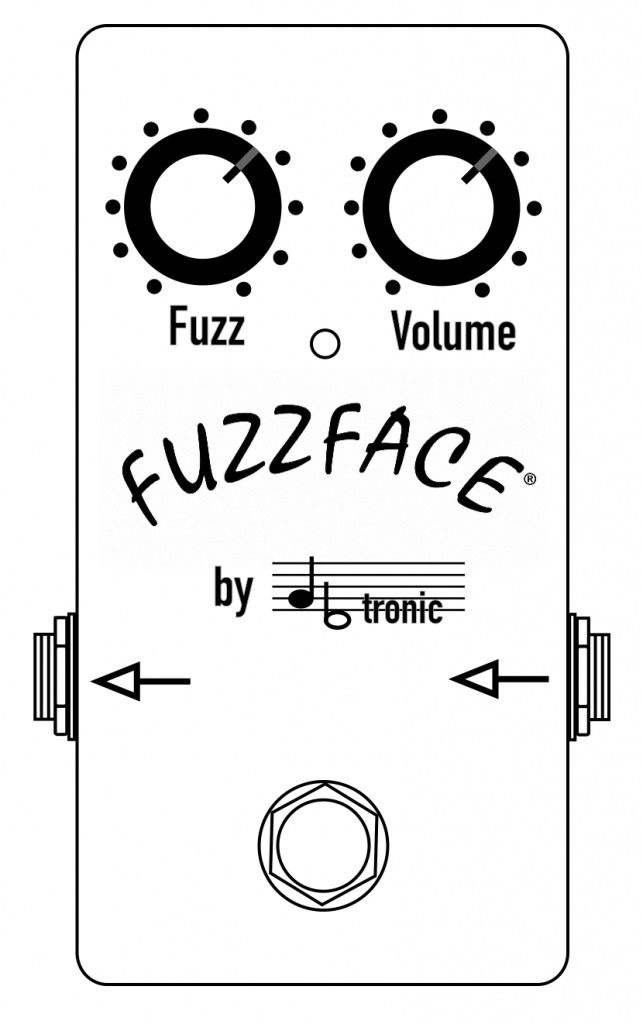

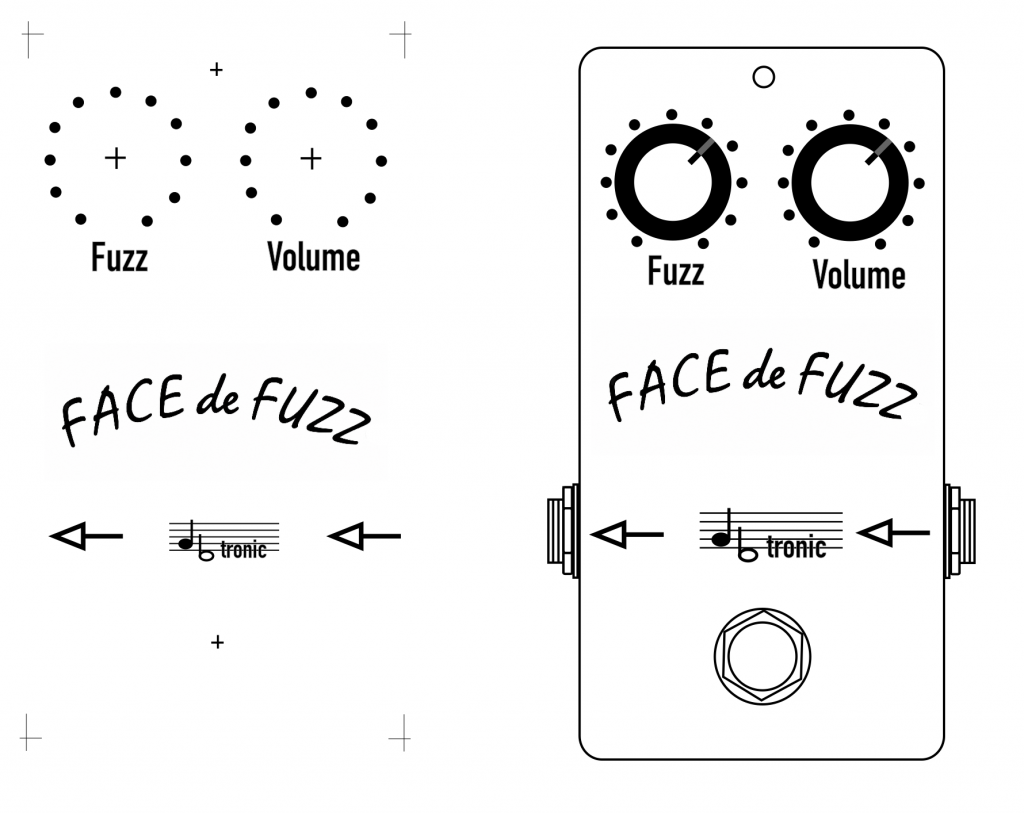

le typon de la façade, à imprimer sur un film autocollant puis coller sur le boîtier 15900BB.
Utilisation

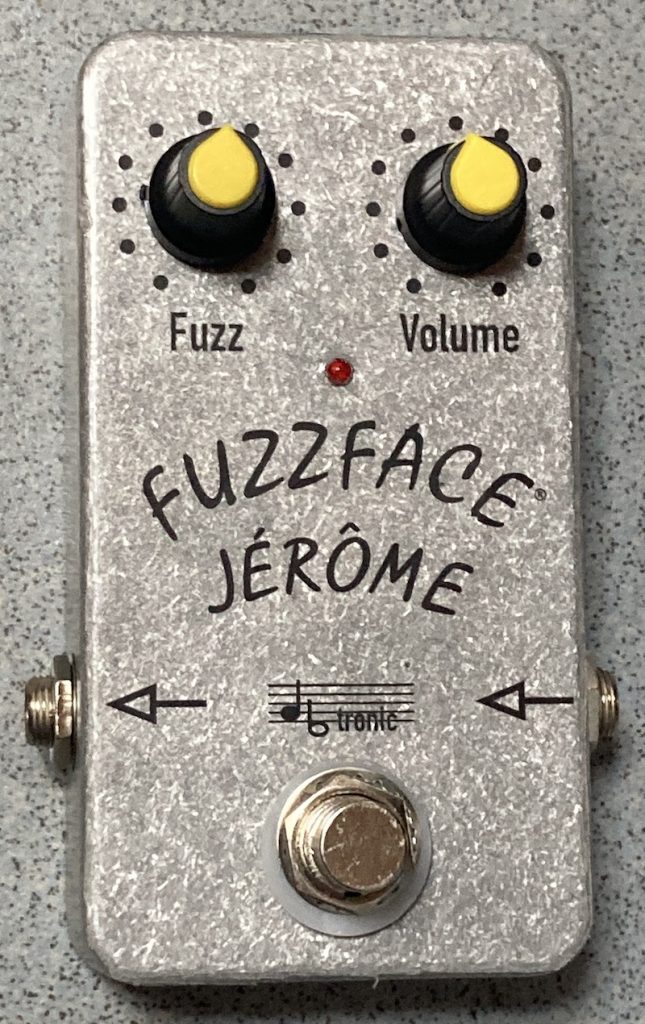

Dès le premier branchement, on retrouve le son caractéristique de la Fuzz Face. Le réglage »fuzz » est assez profond, allant de la distorsion légère au fuzz le plus carré.
Conclusion
Vous voulez vous lancer dans la fabrication de cette pédale d’effet ? N’hésitez pas à me poser vos questions ou vos remarques en commentaire !
